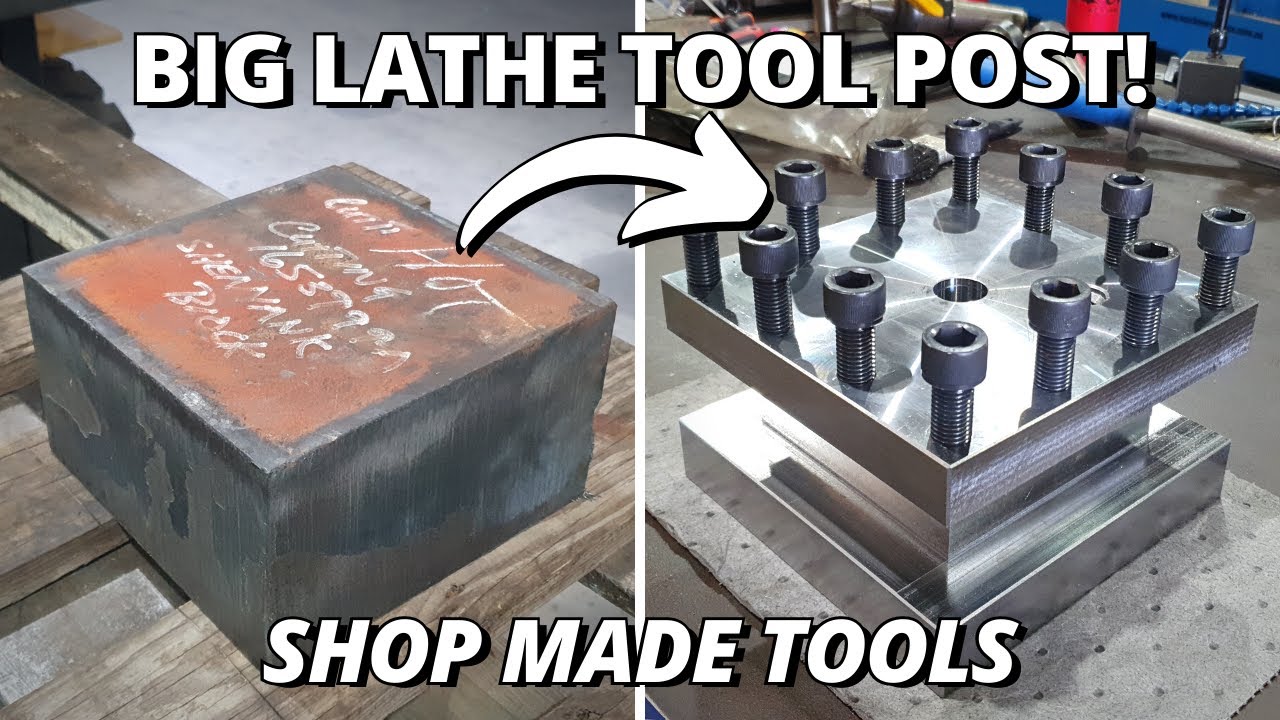

Making a Tool Post for the BIG Lathe! | Part 1 | Shop made Tools

Making a Tool Post for the BIG Lathe! | Part 1 | Shop made Tools

cómo ustedes, Kurtis de la ingeniería de vanguardia, así que el trabajo de hoy vamos a hacer una nueva publicación de herramientas para nuestro torno grande. He querido hacer esto desde que compré el torno. No estoy del todo satisfecho con la publicación de herramientas que está en él considerando que se supone que es una publicación de herramienta de cambio rápido, es extremadamente inconveniente como una publicación de herramienta de cambio rápido porque solo tengo dos soportes y tengo que cambiar las herramientas como si fuera una publicación de herramienta estándar de todos modos lo hice busque el camino de obtener portaherramientas adicionales para él, pero eran demasiado caros y no quiero ir e invertir un montón de dinero en, digamos, una publicación de herramientas de cambio rápido de Dorian sobre torno porque no planeo mantener ese torno para siempre. Quiero reemplazarlo en el futuro, por lo que nuestra publicación de herramientas de cambio rápido Dorian en nuestro torno Frontline es un sistema de bloqueo de cuña de cola de milano y nunca se deshace. Es súper rígido y muy estable donde la herramienta se publica en Shenyang. es un estilo de tracción , por lo que tira del portaherramientas hacia el poste de herramientas debajo de algunos cortes pesados. De hecho, los he deshecho y te asusta muchísimo cuando la herramienta comienza a saltar en el poste de herramientas, esa es otra razón por la que quiero quitar esto para que puedas recordar el gran barra de mandrinado que hicimos bien no mucho después de que completé que nuestro torno lzmt vendido tenía un poste de herramientas estándar. Había trabajado lo suficiente con esa máquina para saber que el poste de herramientas podía manejar la barra de mandrinar, pero después de que vendí esa máquina pude No lo usé. Intenté poner la barra aburrida en el gran Shenyang. Sabía que no le iba a gustar y probé mi punto de que no le gustaba, por eso no has visto nada en nuestro gran barra aburrida porque no tenemos la publicación de herramientas correcta para usarla, así que vamos a hacer una publicación de herramientas de estilo estándar para ir en el Shenyang, será muy fácil de hacer relativamente barato y va a hacer que ese torno sea mucho más utilizable para los trabajos que quiero poner en él, por lo que una publicación de herramientas estándar es una cuadrado, tiene una ranura mecanizada alrededor para que pueda colocar herramientas en él y también tiene cuatro pernos en cada lado para sujetar las herramientas en el poste de la herramienta y se puede indexar para que pueda apuntar la herramienta en cualquier dirección que desee, así que vamos a comenzar con un trozo de placa biz80 cortada con llama, tiene un grosor de 120 mil y un cuadrado de 210 mil, tenemos un poco de material para quitar del exterior para llevarlo a su dimensión final antes empecemos con esto. Necesito sacar la antigua herramienta del torno , así que esta es una herramienta de cambio rápido de Algra. El cuerpo de la herramienta en sí es extremadamente fuerte y rígido. Carece de la cantidad de presión que puede aplicar al los portaherramientas para mantenerlos en el poste de la herramienta probablemente tendrían que desarmarlo por completo, limpiarlo y volver a armarlo y podría ser mucho mejor, pero aún no cumplirá el propósito que necesito que lo haga, así que todo lo que necesitamos Para hacerlo, debemos deshacer la tuerca en la parte superior del poste de la herramienta . Ponga la arandela de retención y el pasador y luego podemos quitar el poste de herramientas del torno y esa es más o menos la forma en que el noventa por ciento de los postes de herramientas en el mercado están fijos en las máquinas, una especie de disposición estándar de postes de herramientas en este máquina, tiene los cuatro bolsillos para las bolas de retención, por lo que la forma en que funcionan las detenciones son una espiga con resorte o una bola a medida que gira el poste de la herramienta y luego se bloquea en una posición en la que luego aprieta la tuerca en la parte superior y luego eso no permitirá que la publicación de la herramienta funcione hacia atrás cuando esté mecanizando, no están aquí actualmente, se habrían eliminado cuando colocaron la publicación de la herramienta de cambio rápido, así que lo que han hecho lo han hecho. mecanicé un quinto orificio para que pueda usar una espiga para luego bloquear el poste de herramientas para que no gire, así que ahora que lo hemos quitado podemos obtener todas las dimensiones que vamos a necesitar para comenzar a hacer nuestro nuevo poste de herramientas correctamente para No tiene sentido hacer marcas innecesarias. Tengo cinco mil de material para quitar de cada borde , así que solo voy a usar una regla para trazar una línea a través de las esquinas hacia el centro de la parte, golpee con alfileres esa posición que luego será mi cero y luego podemos trabajar desde allí, así que ahora que tengo eso marcado podemos configurarlo en el torno y comenzar a mecanizar así que lo primero que voy a hacer es perforar un orificio de 26 mil en el centro del trabajo para adaptarlo al eje de la máquina, pero eso es tamaño por tamaño, por lo que terminaré usando una barra perforadora para sobredimensionar ese orificio solo un poco para que el aceite pueda viajar por el eje hasta la parte inferior del poste de la herramienta ahora que lo perforé y enfrenté, voy a colocar una barra perforadora y necesito perforar 40 mil de profundidad por 60 mil de diámetro para que se adapte a la parte inferior del eje en el compuesto que vamos a intentar e ir tamaño por tamaño en la base del poste de la herramienta porque no quiero que esto se mueva mientras se usa i acabo de hacer mi corte final, pero va a ser un poco demasiado limpio para ir al eje en el compuesto, así que voy a sacar un poco más de eso para que quede perfecto ahora que tenemos Una vez hecho eso, voy a extender la barra de mandrinar hacia afuera para poder sobredimensionar ese orificio de 26 mil solo un poco , así que lo último que debo hacer en el torno es solo necesito voltear la pieza para que pueda mirar hacia el otro lado para que ambos estén paralelos ahora que tenemos todo eso hecho vamos a sacarlo del torno instalarlo en el molino para que podamos puedo comenzar a mecanizar todas estas otras caras , así que tengo eso configurado en el medio. Voy a usar un molino de cáscara de 125 mil para limpiar todas las caras porque lo hará de una sola vez. es de 70 milímetros desde el interior del orificio de la máquina hasta la cara superior en los cuatro lados. Lo que haré. Tomaré una medida de corte de limpieza y luego sabré cuánto material quitar para que cada cara tenga el tamaño correcto. tenemos nuestros cuatro lados enfrentados que miden dentro de 0.1 de un mil. Estoy muy contento con eso . Lo que debemos hacer ahora. Necesitamos fresar las ranuras en el poste de la herramienta para los portaherramientas. Entonces, ¿qué voy a hacer ? ¿Voy a configurar mi cortador para que el borde del cortador esté a 38 milímetros de la parte inferior de la pieza que me dará la altura correcta de la herramienta para esa pieza? Torno ular, por lo que hay un par de formas en que puede encontrar la ubicación de la parte inferior de la ranura de la forma en que lo haré. Voy a usar mi buscador de bordes. Toque en la parte inferior de la parte. Luego, reduciré a la mitad el diámetro de mi buscador de bordes, moveré el trabajo esa distancia a cero fuera de la máquina nuevamente, luego debe tener en cuenta el diámetro de su cortador, por lo que reducir a la mitad el diámetro del cortador más 38 milímetros me dará mi ubicación para donde mis ranuras deben estar todos los tornos son diferentes y todas las alturas de las herramientas cambian, es algo que debe tener en cuenta porque si las alturas de las herramientas son incorrectas, es posible que esté cortando bajo o alto, por lo que el tamaño de la ranura vamos a mecanizar en su configuración actual va a tener 30 milímetros de profundidad por 50 milímetros Voy a tener 50 milímetros de ancho para poder ejecutar mis barras de mandrinar en él y si necesito levantar la herramienta para hacer una determinada trabajo, puedo lograrlo bien, muchachos, así que tenemos nuestra primera ranura para herramientas en profundidad, es posible que haya notado que la herramienta realmente ha cambiado y la razón de ello es que mi fresa de extremo indexable explotó un inserto y dañó el bolsillo de la herramienta, por lo que ya no puedo usar eso y no tengo ningún extremo grande de carburo. molinos para funcionar, así que cambié mi End Mill indexable de 25 mil por mi cortador de 50 mm. Por lo general, no me gusta hacer eso porque no hay espacio para que se eliminen las virutas, así que me verás cepillarlo pero no No tengo ninguna otra opción en este momento, así que solo vamos a usar nuestro cortador de 50 mm y nos lo tomaremos con calma, así que lo que voy a hacer ahora voy a sacar el cortador de 50 mm. Voy a poner en un End Mill de 16 mil, solo voy a limpiar los bordes donde el cortador estaba frotando , así que ahora solo voy a usar una broca avellanadora para biselar todos los bordes afilados para que las cosas se vean y se sientan mucho mejor . oh, ese es el primer lado hecho muy feliz con cómo resultó, se ve muy bien ahora, solo necesito hacerlo tres veces más, así que con nuestro 50 Cortador de mm . Voy a realizar un corte de una milésima de profundidad. Estaré haciendo funcionar la máquina a mil RPM. Estaré usando refrigerante. Tomará alrededor de media hora extraer material de 30 milésimas de pulgada de profundidad. pero me lo voy a tomar con calma porque no tengo otra alternativa si rompo algo aquí bien muchachos así que tenemos todas nuestras ranuras mecanizadas tenemos nuestros chaflanes hechos Estoy muy contento con la superficie terminar que hemos podido lograr en esto lo que necesito hacer ahora necesito taladrar y roscar los 12 orificios que sujetan la herramienta pero no puedo colocarlo en el tornillo de banco, así que tengo que sacarlo del Vise y colóquelo plano sobre la cama y luego podemos pasar y taladrar nuestros agujeros [chomp chomp] espera un minuto [resopla] ooooh siéntate listo tómalo aaaahh hey oh Dios mío así que tenemos eso configurar lo que voy a hacer ahora voy a usar mi buscador de bordes para ubicar la esquina del trabajo, luego puedo poner mi compensación para donde estará mi primer orificio de perno, así que lo primero que haré voy a usar es un taladro central que solo va a marcar la ubicación y obtener un punto de partida para mi taladro ahora voy a usar un taladro de alta velocidad Sutton de 14 mil para perforar el agujero ahora voy a usar una broca avellanadora solo para darle al grifo una buena área para comenzar y la herramienta final que voy a usar es un macho de roscar con punta en espiral M16 Guhring para perforar el orificio, así que ese es nuestro primer orificio perforado y roscado, el perno se siente solo una fracción en el lado flojo, así que en el siguiente hoyo voy a golpearlo con la mano solo para ver si es la potencia de la máquina la que está haciendo que se afloje un poco, puede ser un problema con algunas marcas de grifos en el mercado. generalmente ejecutan Guhring y son un grifo de muy buena calidad, así que estoy usando el grifo correcto para este trabajo, así que veremos si tocarlo con la mano hace alguna diferencia , así que sospeché que era correcto tocar con la máquina, está sobredimensionando ligeramente el agujero y solo puedo atribuirlo a la cantidad de resistencia que hay en el deslizamiento de la pluma, así que no voy a tocar el resto de estos , voy a tocarlos a mano, así que desafortunadamente a veces solo tienes que hacer de la manera difícil para que todos nuestros agujeros estén perforados y roscados, solo hay un agujero más que necesito perforar y que es una ubicación de espiga para que luego pueda bloquear el poste de la herramienta para que no gire bajo cortes pesados, por lo que tenemos dos opciones para poder bloquear el poste de la herramienta para que no gire sobre el compuesto tenemos el la posición original de la espiga que usó el otro poste de la herramienta, pero para usarla y para indexar esos 90 grados mientras estoy haciendo un trabajo, necesitaría perforar cuatro agujeros en el poste de la herramienta, el problema es que se llenarían con virutas y no sería capaz de meter la espiga por el agujero. La otra opción que tenemos es que tenemos cuatro bolsillos que están en la parte superior del compuesto donde solían estar las bolas densas, lo que significa que es posible que tenga que perforar un agujero . en nuestra nueva publicación de herramientas y puedo usar los bolsillos que ya están aquí fue que lo que dijiste fue lo que mencionaste cuando estaba allí girando el orificio [Karen] sí, eso es lo que quise decir con esa cosa [bip] entonces allí hay dos cosas más que tengo que hacer necesito perforar un agujero para la espiga y yo necesitamos darle la vuelta y avellanar el orificio central para tomar ese pequeño hombro , hagámoslo desde nuestra esquina inicial donde comenzamos a perforar todos nuestros orificios, debemos entrar y cruzar 58 milímetros y eso nos dará la ubicación para el centro de las posiciones de bolsillo denso a la derecha, por lo que nos hemos quedado sin longitud en el vástago de nuestro taladro, así que lo que voy a tener que hacer es sacar eso, voy a tener que avellanar ese agujero solo un poco fracción para poder obtener los tres mil adicionales. Necesito obtener el taladro hasta el final para nuestra posición de espiga, así que ese es nuestro orificio de espiga perforado AHORA hay una cosa más que debo hacer. por lo que encajará sobre el eje en el compuesto para taladrar el orificio central voy a usar mi cabezal de taladrado ajustable no hay necesidad de precisión aquí todo lo que necesito es espacio libre así que solo voy a observar la medida y la profundidad y puedo hacer una inspección visual con una regla solo para hacer seguro que es a fondo ahora que nuestra publicación de herramientas está terminada, veamos si cabe en el torno para que encaje perfectamente en la máquina. Estoy muy contento con cómo se ve. Va a ser agradable y rígido . todos los bolsillos en el compuesto todas nuestras herramientas de 32 mil van a caber en el poste de la herramienta, pero los bolsillos de la herramienta tienen una altura de 51 mil , por lo que podremos colocar barras de perforación más grandes y los pernos M16 que he usado son en realidad de la fresadora CNC Toshiba que deseché hace un tiempo, así que es bueno que me quedé con un par de cientos de ellos porque pude usar 12 de ellos hoy, por lo que aún no está completo , todavía hay algunas cosas que necesito para hacer necesito hacer una protuberancia para sostener un cojinete de empuje con el fin de sujetar la parte superior del poste de la herramienta. También necesito hacer un mango para apretarlo . Esperaba poder usar las piezas estándar del poste de la herramienta. fuera de mi máquina maestra de herramientas, pero desafortunadamente no encajan y no solo voy para mecanizar un espaciador grande y usar una tuerca porque eso es la mitad del trabajo y también he decidido hacer un nuevo pasador porque este es bastante feo y, lamentablemente, no quiero ningún recuerdo de la otra publicación de herramientas. se nos acabó el tiempo en esto. Tengo un trabajo urgente. Necesito entrar en esta máquina y hacerlo para nuestro cliente, así que quitaré esta publicación de herramientas. Voy a reacondicionar la anterior . podemos hacer el trabajo de nuestros clientes, así que todavía tengo algunas piezas que necesito hacer, pero mientras las hago, enviaré esto y lo trataré, así que teníamos un par de opciones que íbamos a dejarlo en bruto, pero eso se va a oxidar. Podríamos azularlo en frío, lo que ofrecería una protección mínima contra el óxido y haría que se vea bien. la gente ha hablado y vamos a enviarlo para la nitruración, también conocida como tufftride, que hará que la superficie se vea más Es duradero y ofrecerá mucha protección contra la oxidación, pero cambiará de color, ya no será plateado, se convertirá en un color negro oscuro, por lo que tendrá que esperar a la segunda parte cuando obtengamos esto. de vuelta del acabado de nitruración, haciendo que todas las piezas encajen en la máquina y hacemos algunos cortes de prueba, vamos a ajustar nuestra gran barra de mandrinar . un trabajo perfecto para probar esta nueva herramienta en la publicación y, solo por diversión, pesamos esto antes de comenzar el trabajo y pesaba 41.5 kilos, arroja tus conjeturas en los comentarios sobre lo que crees que pesa ahora y lo revelaremos en parte dos gracias por mirar listo, sí, listo, sí, listo, sí, listo, sí, listo, sí, ¿qué estoy diciendo? [Karen exasperada] ¿por qué preguntar si estoy listo si tú no ? No estoy del todo contento con la publicación de herramientas que vino en la máquina, así que en esa publicación de herramientas fea que quité esto no lo hago particularmente como si no fuera la cosa más repugnante que jamás hayas visto . Me siento sucio poniéndomelo de nuevo, así que no tiene sentido hacer un n mmm inglés , así que no tiene sentido hacer una medición innecesaria aquí [pedo cerebral], así que no tiene sentido hacer unness hmmmm así que no tiene sentido hacer mediciones innecesarias, solo vamos a usar una regla para escribir hmm [ __ ] yo , solo voy a comenzar de nuevo [Karen] está bien [Karen] ¿puedes comenzar de nuevo ? así que aún no está completo, hay [compresor de aire] [ __ ] arriba hombre que nos dará el [BANG] Voy a usar cien [ __ ] fuera del tren hombre serio oh por el bien de [ __ ] solo tratando de pronuncia las palabras sé un poco más entusiasta [Karen suspira] [ __ ] yo, me estoy volviendo loco [Karen con entusiasmo] SÍ BUENO tratando de sacarlo [Karen] lo has llevado sola eres tan fuerte yo' soy un tipo grande [Risas] quédate HAH [Karen] Wow, eso parece una locura [Karen] eso es frenético whoa [Karen] brille en eso es tan bueno aaahhh lío Jesús [Risas] sí, es genial hace una viruta genial [Karen] sonaba genial chippies woah imagina eso bajando tu ropa interior [personal hola] tráelo aquí [chirrido chirrido] [SQUEAK] aahh siento como me voy a lastimar si ahh no dejes que se vaya afuera
